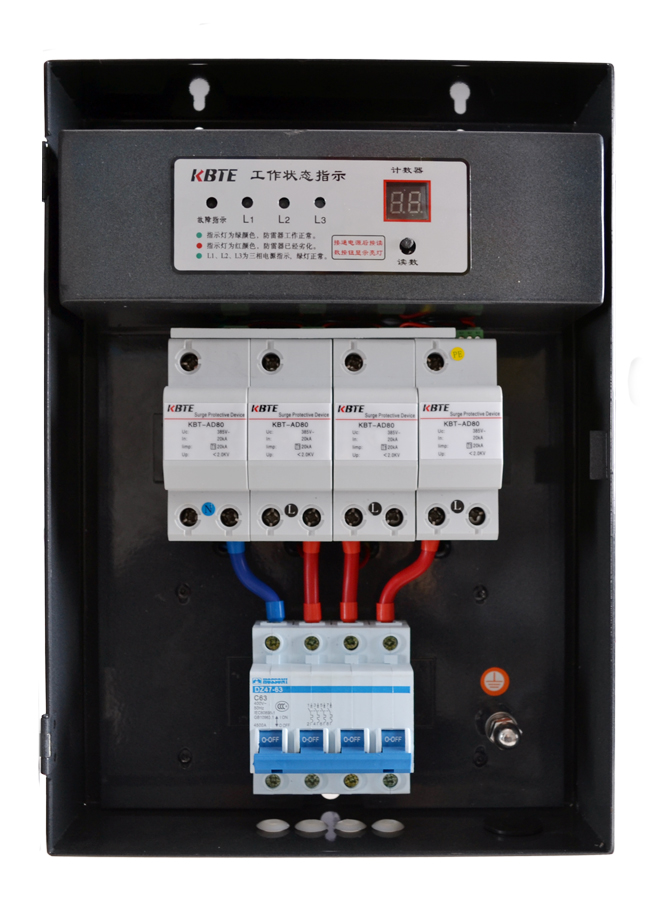

名稱

帶雷電計數三相電源防雷箱

產品

編碼

常規

X20-01

X20-02

X20-15

X20-03

X20-04

X20-16

X20-05

X20-06

X20-18

X20-07

X20-17

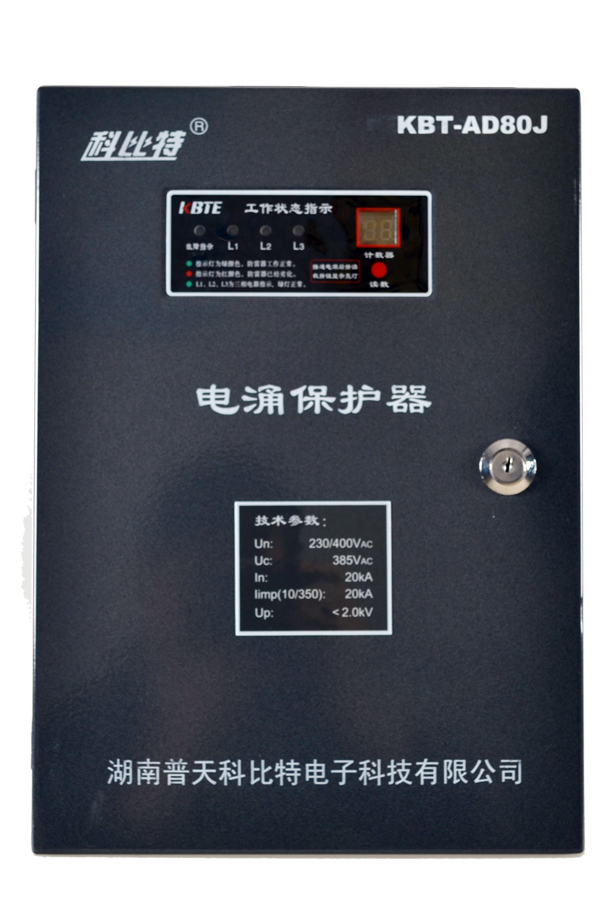

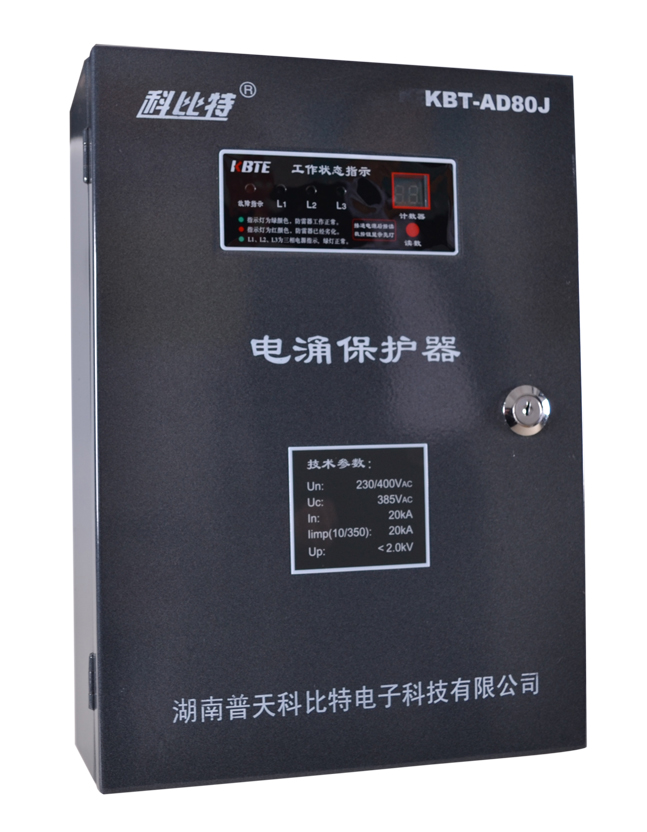

封閉式

X20-08

X20-09

X20-19

X20-10

X20-11

X20-20

X20-12

X20-13

X20-21

X20-14

X20-22

型號      KBT-

AD200J

AD150J

AD120J

AD100J

AD80J

BD80J

BD60J

BD40J

BD30J

CD20J

CD10J

保護級別

第一級

第二級

第三級

試驗類別

T1(Ⅰ級)

T2(Ⅱ級)

T2(Ⅱ級)

額定工作電壓Un（V）

AC250/400

AC250/400

AC250/400

最大持續工作電壓Uc（V）

385

385

385

385

385

385

385

385

385

385

385

沖擊電流（10/350μs）Iimp（kA）

50

37.5

30

25

20

/

/

/

/

/

/

標稱放電電流In（kA）

（T1：10/350，T2：8/20）

50

37.5

30

25

20

80

60

40

30

20

10

最大放電電流Imax（kA）

/

/

/

/

/

160

120

80

60

40

20

電壓保護水平Up（kV）

2.5

2.5

2.5

2.5

2.0

2.5

2.0

1.8

2.0

1.6

1.4

連接導線標準（mm²）

≥6

≥6

≥6

≥6

≥6

≥4

≥4

≥4

≥4

≥2.5

≥2.5

接地線標準（mm²）

≥10

≥10

≥10

≥10

≥10

≥6

≥6

≥6

≥6

≥4

≥4

指示燈及雷電計數器

帶智能休眠功能的雷電計數、工作指示、故障指示，按讀數按鈕顯示，20秒后自動休眠。

劣化指示

脫離器動作后，按讀數按鈕，指示燈紅色顯示

響應時間t（ns）

＜25

保護模式

L/N-PE

外殼材料

冷軋鋼板，表面靜電噴塑

外殼阻燃等級

UL94-V0

外殼防護等級

IP20

安裝方式

掛墻安裝：開孔尺寸326×132mm,開3個φ6mm×50孔(封閉式：開孔尺寸310×160mm,開4個φ6mm×40孔)

推薦串聯過流保護器

內置斷路器

接口類型

M5螺絲壓接

外形尺寸（mm）

350×250×95（封閉式：334×214×76）

工作溫度（℃）

-40～+85

參考標準

IEC61643-1:2005  GB18802.1-2011
